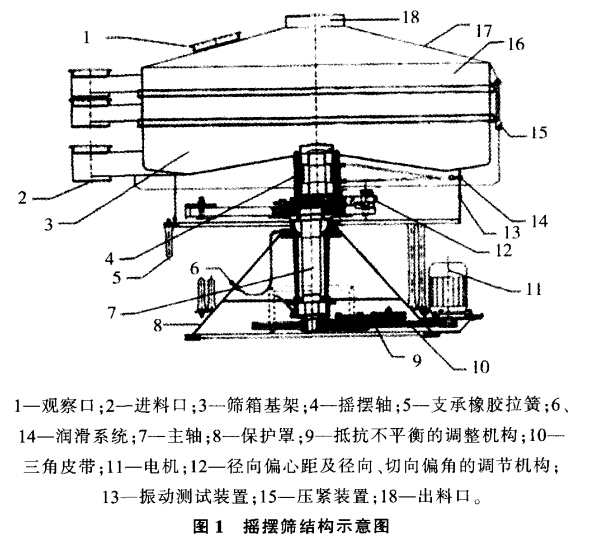

搖擺篩的結構如圖1所示。搖擺篩的傳動部分將搖擺運動的動力傳人篩機簡體.電機11通過三角皮帶10減速并將動力傳遞到主軸7;傳動部分的整體設計在棱錐狀保護罩8內進行。搖擺篩的搖擺運動調整部分將主軸的圓周轉動調整為設定的搖擺軸4的空間搖擺運動，包括篩箱基架3，徑向偏心距、徑向偏角、切向偏角的調節機構12。以及為了抵抗因搖擺產生的不平衡而設置的調整機構9。搖擺篩的篩箱工作部分實現篩分作業，筒型篩箱部分在搖擺軸上實現設定的空間搖擺運動：篩箱包括進、出料口2、18和壓緊裝置15。搖擺篩的其他部分包括支承橡膠拉簧5、振動測試裝置13、觀察口1和潤滑系統6、14。

　　搖擺篩通過調整部分對3個主要參數，即徑向偏心距、徑向偏轉角和切向偏轉角進行調整，通過電機皮帶傳動實現篩箱的三維搖擺。篩分物料經進料口進入最上層篩面中心后，進行三維空間運動，包括徑向離心運動、徑向拋跳運動和切向拋跳運動。3個方向運動的組合實現了物料在整個篩面的均勻分布和料群的篩網時，過程過于繁瑣。氣動起重裝置的開發可以很好地解決這一問題，它通過固定于篩箱底座上的氣缸逐級或者針對某一級篩網進行提升.對篩網或者密封件進行檢查或更換。這樣作業輕松、快捷，減輕了工人勞動強度，避免了不必要的損壞。

　　2)采用篩蓋翻轉機構更換篩網。利用氣壓或液壓缸通過鉸鏈機構將整個上部篩體翻轉過來.從而敞開篩面，便于檢查，快速更換篩網或密封件。

　　3)扇形篩面結構的利用。篩面的大型化使搖擺篩機的直徑最大可以達到2.9m，如果將篩面做成一個整體，勢必難于更換、加工，難于保證篩面的平面度，因此采用扇形塊狀結構，用數塊篩網組件拼接出一個完整的圓形篩面。

　　4)采用強力彈簧夾緊裝置。搖擺篩均設計為積木式、上下層疊結構，采用幾組夾緊裝置拉緊篩箱整體，篩箱各層之間的密封圈實現密封和分層。夾緊力的大小和各個夾緊組件拉力的一致性決定了篩機的工作性能。另外，密封件使用過程中.振動和溫度會使密封件的尺寸變化，尤其在多層篩分機上，尺寸變化產生積累，情況更嚴重，因此夾緊組件使用一定時間后需要再次旋緊螺栓。強力彈簧夾緊裝置采用一組碟簧可以實現快速張緊以及各夾緊螺栓張緊量的一致性，保證整體篩框的穩定運行。

　　5)高效篩網清理系統的設計。

　　①彈跳球清理。為了減少堵孔，保證有效篩分面積，可以采用彈跳球?qū)�篩網進行清理。在篩網下方增加一層金屬孔支撐板，將彈跳球置于支撐板和篩網之間，隨著篩機的搖擺運動.球向上彈起撞擊篩網，從而去除卡在網眼中的顆粒。這種方法最簡單，易于設計制造和操作維護，適用于大多數顆粒狀產品。彈跳球一般選擇橡膠材料制成，磨損小，噪音低，易于滿足食品和藥材加工的特殊要求。

　　②篩刷清理。在篩分塑料粉末或其他易產生靜電的高分子材料時，易發生的粘連和堵孔問題，可以通過使用篩刷清洗來解決。篩刷面向篩網，固定在篩刷臂上，篩刷臂在篩網下方呈十字放射狀遍及整個篩面，篩刷臂由專用機構驅動，實現相對于篩網的緩慢轉動。這樣，粘網的和擁堵于篩孔中的粉體物料被清理出來。

　　③氣流清理。通過鼓風機將空氣或其他氣體經由中央氣孔吹入，沿著噴嘴臂分散到篩網下面，噴嘴臂和篩刷臂采用同樣的布置方式，實現由下而上的氣流清洗篩網。出口處的氣流速度可以達到120m/s，不僅實現了氣流清洗，還能在篩面上形成一種流化床效果，提高篩分效率。

　　④強制透篩裝置。基于待篩分材料的特殊性的篩分問題，如篩上物易結團、難透篩的速溶咖啡或面粉的篩分問題，可以利用特殊設計的強制透篩裝置來擠壓和碾碎結團的方法來解決。經特殊設計的橡膠十字刮板在篩面上緩慢地旋轉，合理調整刮板與篩網的間隙和其他參數，可以實現結團的輕柔破碎和篩面的有效清理，達到增大產量、提高效率的目的。

　　⑤超聲波清理。對于有些特殊材料，如顏料和膠粉等，需要通過超聲波方法來解決堵孔并避免物料污染的問題。超聲波方法實際上是一種附加振動的方法。在搖擺篩的篩面上聯接超聲波裝置，通過超聲波發生器和換能器將聲波作用于篩網上，使其產生微米級的附加振動，由此保證篩面的潔凈和物料的有效透篩。

　　⑥組合形式。包括篩刷清理和氣流清理組合、彈跳球清理和強制透篩裝置組合、超聲波清理和氣流清理組合等。
